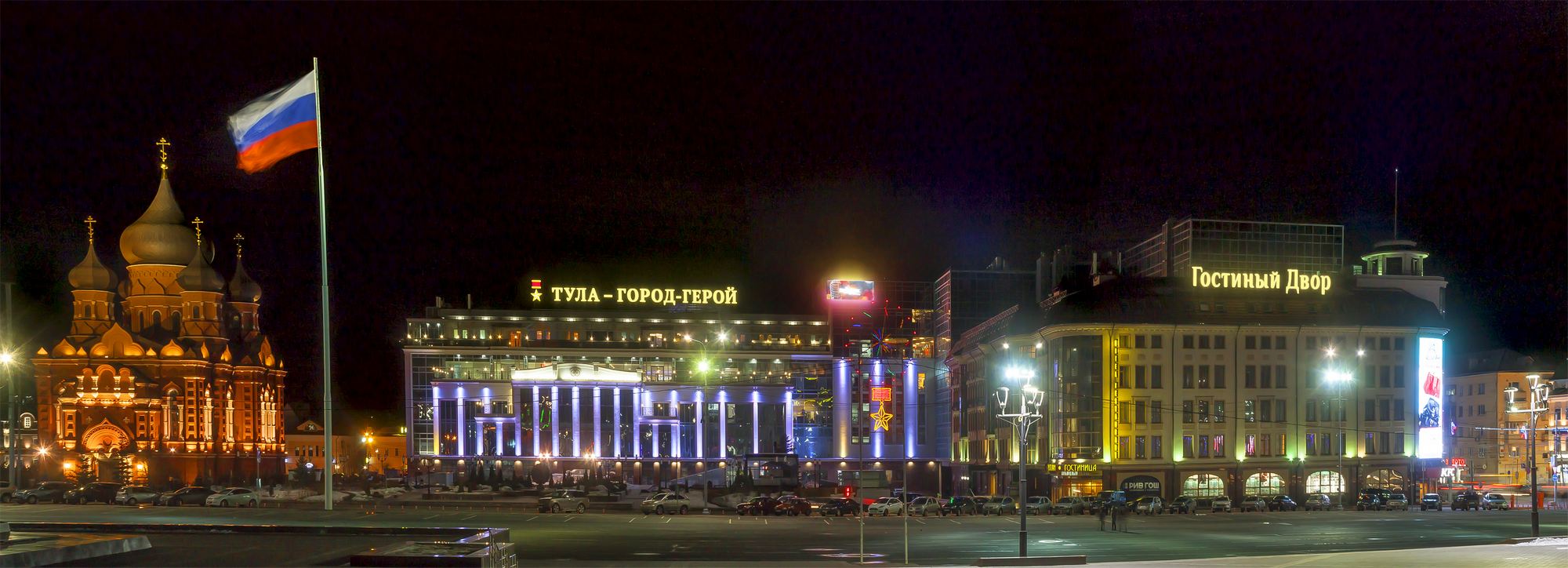

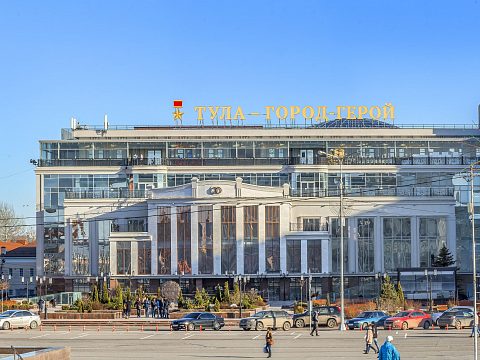

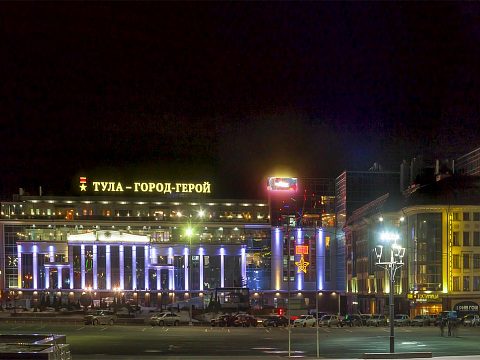

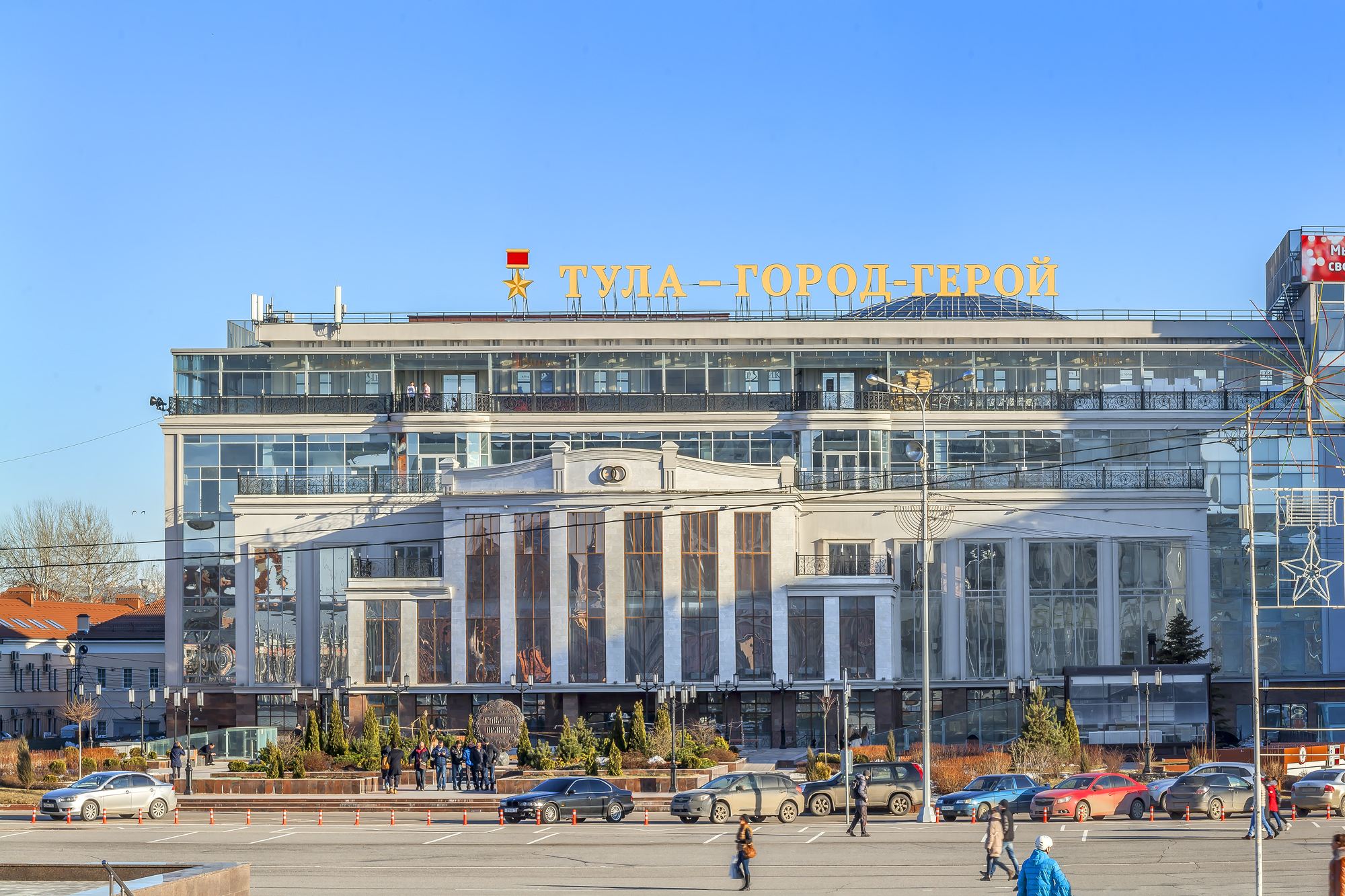

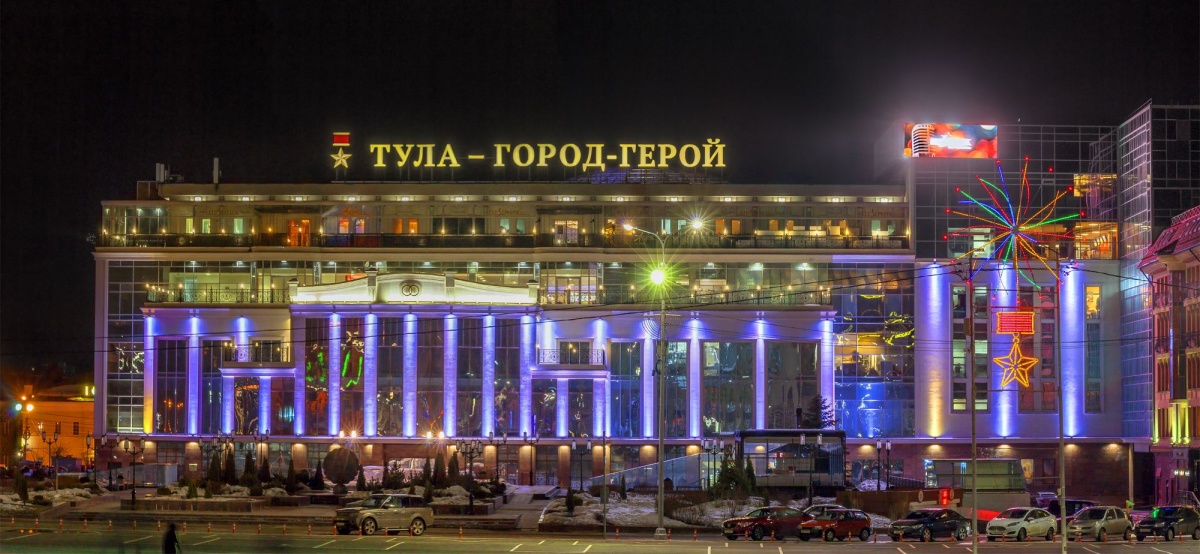

Крышная установка "ТУЛА ГОРОД-ГЕРОЙ" и "ГОСТИНЫЙ ДВОР"

27 голосов.
204 просмотра.

Крышная установка "ТУЛА ГОРОД-ГЕРОЙ" и "ГОСТИНЫЙ ДВОР"

Информация о работе

Участник: Атлас Групп (Россия, Москва)
Заказчик: ТРЦ Гостиный Двор
Дизайн: Атлас Групп
Изготовитель: Атлас Групп
Описание работы: Исходная задача: разработать проектную документацию, провести согласование с администрацией города, управлением архитектуры и градостроительного надзора, министерством культуры области, изготовить и провести монтаж конструкции не закрепляясь к кровле здания.

Как решали: провели разработку проектной документации с расчетами на прочность, жесткость и ветровую нагрузку. Провели согласование с муниципалитетом, с внесением изменений в колористический паспорт здания, согласно законодательства РФ в сфере рекламы и региональным действующим нормативно-правовым актам и постановлениям.

Буквы: высота букв 1,8 м., высота звезды — 2,5м., боковина выполнена из нержавеющей стали под зеркальное золото; лицо 4 мм акрил, подсветка светодиоды ELF, количество светодиодов: 1 192 шт. мощность: 1 359 Вт.

Особенности конструкции и монтажа: металлоконструкция изготовлена на болтовых соединениях и подвижных шарнирах, что исключило проведение сварочных работ при монтаже на крыше. Разработан откидной механизм для удобства монтажа и сервисного обслуживания конструкции. Конструкция стоит под своим весом, подгруженная опорными блоками. Металлокаркас зачищен от коррозии методом горячего цинкования. Для подъема конструкции на крышу здания пришлось совместно с управлением ГИБДД организовать ночное перекрытие улицы Тургеневской и привлечь автокран с вылетом стрелы 40 м и грузоподъемностью 25 т.
