На протяжении последних лет месторасположение конструкции SAMSUNG было действительно очень выигрышным: реклама не только попадала в поле зрение туристов и гостей столицы во время экскурсий по самому сердцу Москвы, но и нередко захватывалась телеоператорами в кадр при трансляциях праздничных концертов, проходивших на Васильевском спуске и в ГЦКЗ «Россия». При этом рекламная установка общими размерами 54 х 7 м, оснащенная более чем 1600 погонными метрами неона, постоянно нуждалась в обслуживании: под действием ветровых нагрузок газосветные трубки нередко бились, а неполадки в электросети приводили к выгоранию источников света. К тому же, со времени первоначального монтажа конструкции прошло достаточно много времени, и вопрос о модернизации системы освещения вывески стал действительно актуальным.
Идея предложить корпорации SAMSUNG заменить светодиодами неоновые трубки в установке на крыше РГБ родилась у компании «РАСВЭРО», владельца данного рекламного места, во второй половине 2007 года. С целью найти достойное решение, сотрудники предприятия посетили выставку «Реклама 2007», и в ходе мероприятия обратили, в частности, внимание на светодиодную продукцию ELF, которую поставляет в нашу страну компания We R.SUPPLY. Однако, помимо необходимости выбрать оптимальные источники света, требовалось определиться и с самой технологией замены неона на LED-модули. Так, рассматривались различные варианты: установить светодиоды в буквы логотипа в качестве внутренней подсветки и закрыть объемные элементы лицевыми крышками из светорассеивающего пластика, натянуть поверх букв баннерную ткань типа «backlit», демонтировать крышную установку полностью и оснастить ее быстросменными кластерами… В итоге наиболее интересным и удачным было признано решение установить RGB-модули непосредственно на лицевую поверхность букв. Такой вариант позволил бы не только выполнить модернизацию установки в сжатые сроки, но и реализовать светодинамические эффекты при свечении конструкции, включая, к примеру, как быструю, так и плавную смену цвета букв в темное время суток, или же работу системы освещении в каком-нибудь одном цвете в определенный день недели. Победу в тендере на выполнение модернизации установки SAMSUNG одержала компания We R.SIGNS, предложив наиболее выигрышные условия по стоимости и срокам работ. Конечно же, этому в немалой степени способствовали давние тесные партнерские отношения между фирмой-подрядчиком и поставщиком светодиодных источников света.
Решение, предложенное компанией We R.SIGNS, базировалось на использовании светодиодных модулей серии ELF Sapphire, которые представляют собой герметичные блоки с пятью сверхъяркими диодами и соединяется между собой по параллельной схеме двужильным проводом в ПВХ-изоляции. Каждый из пяти диодов в одном модуле ELF Sapphire состоит из трех кристаллов: синего, зеленого и красного. Модули имеют степень защиты от внешних воздействий, соответствующую стандарту IP67, обеспечивают широкий угол свечения в 120º, подключаются к электропитанию напряжением 12-24 В, работают при температурах от -40 до +70ºС и рассчитаны на срок службы до 100 тыс. часов.

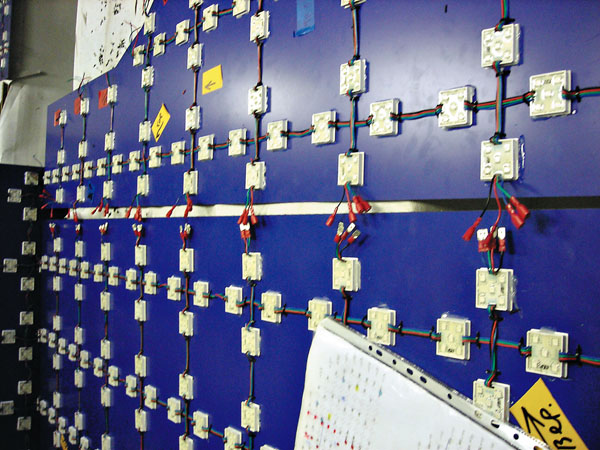

Согласно проекту, в общей сложности в новой системе подсветки крышной установки SAMSUNG потребовалось использовать 18 тыс. LED-модулей ELF Sapphire. Их следовало смонтировать на алюминиевые композитные панели Alucobond синего цвета (RAL 5002), и затем уже монтировать на буквы, расположенные на крыше одного из корпусов Российской государственной библиотеки. Модули крепились к поверхности композита с помощью двустороннего скотча 3М, после чего по контуру дополнительно заливались прозрачным клеем-герметиком.
На этой стадии специалистами компании We R.SIGNS было выполнено испытание, благодаря которому в конечном счете удалось добиться ровного синего цвета обновленной крышной установки SAMSUNG в светлое время суток. Так, одну из композитных панелей с установленными LED-модулями ELF Sapphire расположили на здании неподалеку от производственной базы компании, чтобы оценить получившийся результат. Оказалось, что при обзоре с некоторого расстояния из-за белых корпусов модулей синий, фирменный цвет композита выглядит значительно более бледным. В итоге решено было подвергнуть окраске внешнюю поверхность каждого из 18 тыс. светильников. Светящиеся элементы (кристаллы) предварительно заклеивались, затем с помощью пульверизатора на модули наносилась специально подобранная, соответствующая корпоративным стандартам Samsung синяя краска.
Модули, имеющие между собой расстояние в 10 см, располагались на композите рядами с интервалом 20 см. Несмотря на это, а так же на то, что все соединяющие их провода находятся на поверхности панелей Alucobond, при взгляде c улицы на обновленную крышную установку SAMSUNG создается ощущение равномерной и яркой засветки букв.
Параллельно с креплением диодов на композитные панели в середине июня текущего года начались работы по демонтажу неоновых трубок, кабелей и трансформаторов с крыши здания на улице Воздвиженка. После завершения этого этапа компания We R.SIGNS приступила к установке новой системы освещения. Композитные панели с RGB-модулями поднимались на крышу при помощи лебедки, установленной с обратной стороны здания.
Замену системы освещения в конструкции SAMSUNG планировалось завершить через месяц, 17 июля. Однако из-за того, что комплекс строений Российской государственной библиотеки находится под особым контролем Федеральной службы охраны, регулярно приходилось отменять проведение работ на крыше, изначально согласованное с ФСО по графику. Кроме того, полностью запрещалось проведение сварочных работ, что также несколько увеличивало трудоемкость проекта. Ход работ приостанавливали и ливневые дожди, проходившие в Москве в первый летний месяц. Тем не менее, в конце июля крышная установка SAMSUNG была введена в эксплуатацию.
Отдельного внимания заслуживает и управление работой светодиодных модулей в обновленной конструкции. Поскольку благодаря технологии RGB цвет свечения диодов и динамику его при оснащении специальным оборудованием меняется в десятках тысяч различных вариантов, изначально заказчик планировал воспользоваться этой возможностью. Так, предполагалось, что в каждый из дней недели логотип «SAMSUNG» будет светиться особым цветом, а для сопровождающих его надписей «TV», «Mobile» и «Notebook» также предусматривалась своя расцветка. Все эти режимы, равно как и плавное включение (заполнение светом) букв «справа налево» и «сверху вниз» успешно интегрированы специалистами We R.SIGNS в систему управления подсветкой конструкции, реализованную на основе 180-канальных контроллеров. Взаимодействие контроллеров осуществляется в режиме «ведущий-ведомый». Ведущий синхронизирует ведомый, передавая номера цветовых сцен а также принимает команды по каналам дистанционного управления. Набор цветовых сцен для соответствующих вариантов установки записан в каждый контроллер при их разработке с помощью специальной программы. Контроль над работой модулей и выбор алгоритмов работы светодиодных модулей осуществляются через компьютерную станцию, подключенную к установке. В настоящее время (пока продолжается процесс настройки светодинамических программ) рекламная конструкция SAMSUNG над пересечением Воздвиженки и Моховой работает круглосуточно в статическом режиме.
Для работы RGB-модулей используется в общей сложности 150 блоков питания. Все коммутации выполнены с применением термоусадочных трубок. Кроме того, все кабельные разъемные соединения защищены специальными гофротрубами. При работе всех светильников одновременно максимальное энергопотребление установки составляет 36 кВт, при свечении каком-нибудь одном свете (к примеру, в зеленом) LED-система потребляет не более 12-15 кВт. Примечательно, что для функционирования прежней подсветки на основе неоновых трубок требовалось в общей сложности 92 кВт. Экономия затрат на электроэнергию для рекламодателя очевидна. И это одна из причин, по которой можно вполне уверенно предполагать, что неон во всех других крышных имиджевых конструкциях компании Samsung в российских городах в ближайшие год-два будет заменен светодиодами.
