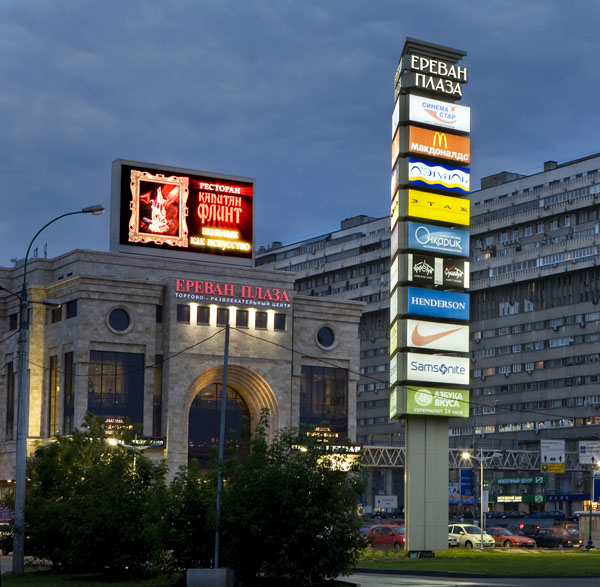

ПКФ «Альтима» широко известна своими масштабными проектами в России. Однако разработка стелы и экрана была для компании не просто очередным начинанием, а в некотором смысле прорывом на новый рынок, но об этом позднее. Изначально перед фирмой была поставлена задача разработать и осуществить под ключ проект рекламной стелы, неотъемлемого атрибута любого современного торгового центра. Работа над ней началась в июне 2007 года.
Дизайн стелы
Ни для кого не секрет, что сегодня торговые комплексы зачастую строятся в стиле модерн или хай-тек, и стелы, основная функция которых – представление в стандартизированном формате ключевых арендаторов – не отличаются яркой индивидуальностью. В данном случае крайне важно было не нарушить стилистику «Ереван Плазы» и одновременно с этим обеспечить рекламную функциональность конструкции.
Дизайн-проект разрабатывался дизайнерами ПКФ «Альтима» исходя из концепции самого торгово-развлекательного центра. Была предложена трехсторонняя световая стела, расположенная таким образом, чтобы обеспечить просмотр со всех сторон: ее видно как при движении по Большой Тульской улице в обоих направлениях, так и с Холодильного переулка. Для гармонии с архитектурным оформлением самого здания в дизайн-решении стелы использованы элементы декора, присутствующие в облике торгового центра. Не говоря уже о специально подобранном цвете композитного материала для работ по облицовке. Но в последнем случае решение не потребовало усилий – необходимый композит был предложен непосредственно заказчиком проекта – «Ташир Групп» – холдингом, в состав которого входит завод по производству композитного материала. А цвет, стилизованный под натуральный камень травертин (известковый туф), из которого построена основная часть здания торгового центра, в числе стандартных расцветок продукции завода.
Основная проблема заключалась в утверждении верхушки стелы, которая представляет собой буквы с внутренней подсветкой неоном белого цвета. Расположенные на макушке 25-метровой стелы буквы крайне сложно воспринимались бы на такой высоте. После третьего-четвертого варианта дизайн-проекта выход был найден – буквы разместили на подложке, и вопрос с их восприятием на фоне неба был снят.
Конструктивные решения и монтаж стелы
Работа над стелой велась по всем правилам, предъявляемым к подобным рекламным конструкциям. Процедура состояла из стандартных этапов, от подготовки проектной документации и электрического проекта до производства и монтажа.
Стела состоит из основания, двух мачт-направляющих и верхушки, все элементы были облицованы вышеупомянутым композитным материалом заранее непосредственно на производстве. Как отметил менеджер по работе с клиентами и руководитель данного проекта Дмитрий Иванов, практика показала, что материал хорошо обрабатывается, гнется и не лопается на стыках.
Стела монтировалась традиционным способом: в яме на «подушке» установили закладной элемент и залили бетон. Через две недели приступили к монтажу опор и верхушки.
На направляющих стелы были размещены фермы – несущие для световых коробов, выполненных по стандартной технологии с внутренней подсветкой люминесцентными лампами. Габариты коробов – 3 х 1,2 м. Необходимо обратить внимание, что конструкция коробов предусматривает обновление экспозиции – смену лицевой части из баннерной ПВХ-ткани. Для этого на стеле между световыми коробами заложено расстояние 250 мм. Этого достаточно для монтажно-демонтажных работ по смене изображения.
Следующим этапом стал монтаж верхушки, которая состоит из двух элементов: «крышки», защищающей всю конструкцию от всевозможных атмосферных явлений, и основания для неоновых букв белого цвета, выполненных по технологии «закрытый неон». Высота букв составила 60 см. Как и в случае с композитом, все элементы, включая неоновые трубки и трансформаторы, были установлены заранее еще на производстве. А основной объем работ на стройплощадке пришелся на электромонтажные работы. Так, установка металлоконструкции и отдельных элементов стелы заняла всего четверо суток, а еще в течение двух недель осуществлялись все необходимые электромонтажные работы, сложность и объем которых определяются таким показателем, как электропотребление установки – 30 киловатт. И уже через 3,5 месяца после начала работы над проектом он был сдан заказчику под ключ.
Экран на крыше
Создание крышных установок – если не специализация, то явно старший козырь ПКФ «Альтима». Полное взаимопонимание с заказчиком при работе со стелой было достигнуто еще на стадии проектирования, поэтому не удивительно, что компании одновременно поручили еще одну ответственную задачу – разработку крышной установки на здании ТРЦ «Ереван Плаза». Однако, несмотря на богатый опыт фирмы в этой области, а также в создании светодиодных решений различных масштабов, данный проект можно считать первой ласточкой «Альтимы» на рынке светодиодных экранов высокого уровня.
Как и в случае со стелой, ключевым аспектом «экранного» проекта было сохранение общего архитектурного решения. Размеры и форма экрана удачно вписались в габариты верхнего этажа здания, фактически он смотрится как надстройка «Ереван Плазы». Стоит отметить, что торговый центр сделан в классическом армянском стиле в основном из натурального камня травертин, специально привезенного из Армении. Однако верхняя его часть облицована композитом бежевого цвета. В этот же цвет был покрашен материал, который использовался для декоративной окантовки экрана. Точное попадание в цвет обеспечило восприятие экрана и здания как единого целого.
Техническое решение для данного проекта было полностью разработано ПКФ «Альтима» – от опорной конструкции, систем вентиляции и кондиционирования до герметизации и облицовки.
При создании экрана выбор пал на японские светодиоды компании Nichia, зарекомендовавшие себя во всех странах мира. Одно из преимуществ этих светодиодных модулей – наличие так называемых шторок (ресничек). Они защищают от прямого попадания солнечных лучей и обеспечивают сохранение яркости свечения в любую, даже самую солнечную погоду. При габаритах экрана 13,5 х 7 м (размеры видимой части конструкции в целом 20 х 8 м) шаг между диодами составляет 31,2 мм. Данный параметр выбирался исходя из высоты расположения экрана (около 30 м над землей) и необходимости того, чтобы потребители воспринимали максимально качественное изображение. При сборке экрана использовали модульный принцип: на заводе-производителе были заказаны отдельные светодиодные модули, из которых затем формировались блоки будущего экрана (всего 108 единиц, каждый состоит из 20–30 модулей).
Стоит также отметить, что система управления экраном обеспечивает автоматическое выключение в 2 часа ночи и включение в 6 утра.
Монтаж экрана
Колоссальный запас прочности нового монолитно-бетонного с опорными колоннами здания ТРЦ «Ереван Плаза» не потребовал каких-либо ухищрений при создании опорной металлоконструкции для крышной установки. Безусловно, все нюансы конструкции были согласованы как с архитекторами здания, так и с высшими согласующими городскими инстанциями. Больше было сложностей при решении вопросов по электробезопасности, так как пиковая потребляемая мощность установки весьма серьезная – 60 киловатт. Поэтому сам факт, что при весе конструкции в 16 тонн она имеет всего четыре точки опоры, весьма примечателен.
Главной сложностью монтажных работ стала необходимость их осуществления в ночное время. Секции для видеоэкрана привозились на длинномерах, для их поднятия на крышу здания применялся 32-тонный кран с вылетом стрелы 41 м. Осуществить данный процесс в какое-либо другое время в столь оживленном месте, как Большая Тульская улица, без ущерба функционирования торгового комплекса было невозможно. Стоит отметить, что ночная схема работы в компании давно налажена, для максимальной эффективности все подъезды и передвижения грузов регламентированы, даже для крановщика разрабатывается схема дислокации с учетом всех габаритов здания и необходимых для подъема элементов. Поэтому проблем с ночными монтажами не возникает.
Еще один крайне важный момент – обеспечение ремонтопригодности светодиодных модулей. Не секрет, что даже в Москве часто можно встретить рекламные конструкции известных торговых центров с применением светодиодных экранов с неработающими фрагментами, что негативно отражается на имидже самих торговых комплексов. Поэтому задняя стенка опорной конструкции экрана имеет такие конструктивные особенности, которые позволят в случае необходимости оперативно произвести определенные настройки или же замену вышедшего из строя отдельного модуля. Реализовано это следующим образом: экран разбит на четыре этажа, на каждый из которых ведет лестница, в свою очередь специальные трапы на этажах обеспечивают доступ к любому из 108 блоков.
Как отметил Дмитрий Иванов, насколько это важно, стало ясно сразу же с момента первого включения экрана. В целях оперативности запуска экрана в эксплуатацию по разным причинам было заменено пять модулей – с одной стороны, это крайне низкий процент, с другой стороны, на их отладку и ремонт на месте потребовалось бы значительное время, а всего этого удалось избежать. И экран работает без сбоев уже более восьми месяцев, радуя глаз горожан и гостей столицы.
