Быстрая и точная автоматизированная склейка с оборудованием F SERVICE

Быстрая и точная автоматизированная склейка с оборудованием F SERVICE

Клеенаносящие плоттеры итальянской компании F SERVICE предназначены для автоматического нанесения клея на элементы POS-конструкций на этапе сборки.

Данное оборудование значительно ускоряет процесс сборки POSM, приводит к экономии клея, существенному снижению брака ввиду человеческого фактора, а также позволяет более точно рассчитать сроки готовности тиража.

Оборудование F SERVICE  для склейки картона представлено тремя моделями:

- Phoenix
  Размер рабочей области до 300 х 175 см;
  До 4-х рабочих станций.

- Colibri ‘170
  Размер рабочей области 170 х 120 см;
  До 2-х рабочих станций.

- Colibri ‘140
  Размер рабочей области 140 х 85 см;
  До 2-х рабочих станций.

Клеевые плоттеры F Service имеют ряд безусловных преимуществ:

Выкатные столы:
- возможность быстро и удобно позиционировать стопы материала на стол;
- ввиду наличия роликов у столов возможность складировать материал на отдалении от плоттера, не загромождая пространство вокруг;
- независимые элеваторы, позволяющие загружать стопы разной высоты на каждом из столов.

Направляющие для позиционирования стоп, жестко фиксируемые к столам:
- исключают смещение стоп материалов в процессе работы;
- ускоряют аккуратную дозагрузку материала, не требующую коррекции позиционирования.

«Бесшовное» пространство рабочей зоны:
- оптическая система контроля уровня стопы не разделяет стол жестко на части. Как следствие: рабочая зона может быть разделена на 4 отдельных станции или же объединена в единое пространство с синхронизацией столов, что позволяет разместить один элемент большого размера на столе.

Нагреваемые трубки подачи клея расположены в кабель-канале, что предотвращает скручивание трубок в нагревательной оплетке в процессе работы и предотвращает их повреждение.

Все механизмы, подверженные загрязнению и запылению (элемент передачи, направляющие) имеют защиту от попадания пыли, это снижает износ оборудования и увеличивает ресурс, что очень важно при обработке картона.

В оборудовании использованы комплектующие высочайшего класса марок Yaskawa, Bonfiglioli, BoschRexroth, что обеспечивает надежность, долговечность и точность работы.

Оборудование построено на базе жесткой стальной рамы.

Программирование заданий по Wi-Fi при помощи планшета крайне просто, быстро и удобно: любую из 4-х станций вы программируете подойдя к ней и смотря на нее прямо, без переворачивания картинки в уме.

Phoenix

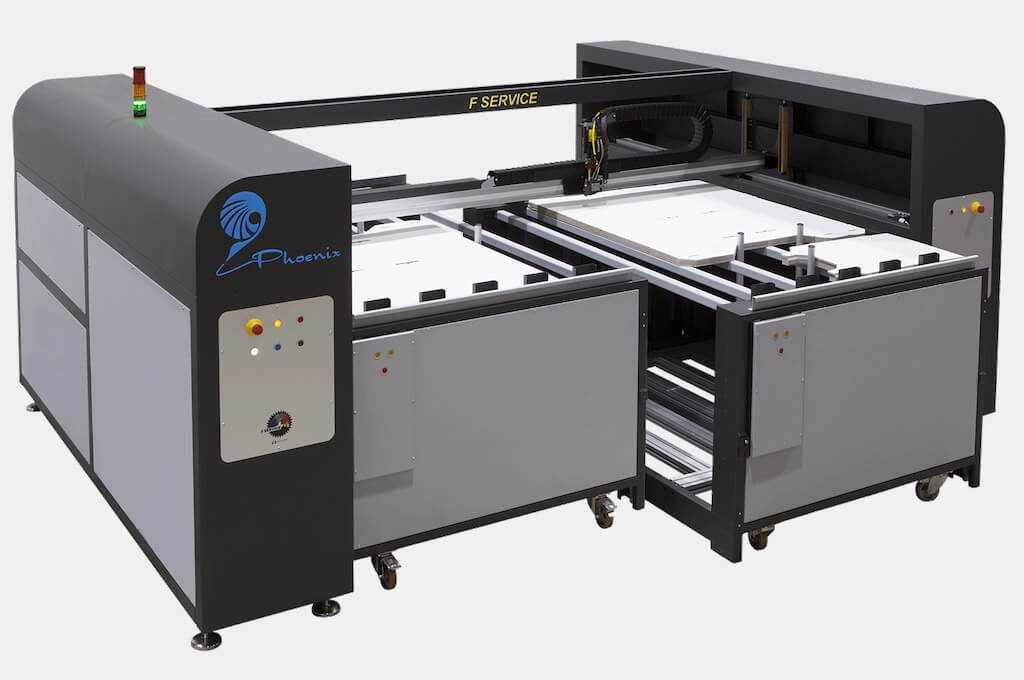

Клеевые плоттеры Phoenix

Оборудование для склейки картона F SERVICE PHOENIX – серия самых быстрых клеенаносящих плоттеров на рынке - разработаны специально для компаний, занимающихся изготовлением дисплеев, тотемов, POS/POP и PALL BOX продукции. PHOENIX гарантирует высочайшую скорость производства (эффективная скорость - 2 м/сек) и значительное улучшение качества склеивания.

Клей наносится на все изделия быстро, точно, равномерно. Рабочее поле плоттера делится максимум на 4 зоны, в каждой из которых выполняется свое задание, что позволяет работать сразу 4-м сборщикам одновременно, пауза между циклом нанесения клея задается точно на интервал, необходимый для склейки предыдущего листа, что исключает любые простои в работе, ввиду человеческого фактора.
Выкатные столы с элеватором дают возможность разместить стопу материала быстро и удобно, а специальные направляющие, жестко фиксирующиеся к основе столов, исключают смещение стопы в процессе работы.

Размер рабочей области 260 x 175 см (опционально до 300 х 175 см);
∙ 2 подвижных элеваторных стола;
∙ 4 рабочих станции для одновременной работы;
∙ возможность установки как горячего, так и холодного контура подачи клея;
∙ головы подачи клея с «нулевой камерой», мгновенно перекрывающей подачу клея и предотвращающей образование остаточных нитей, клякс и т.п.;
∙ бесшовное рабочее поле - нет разницы, что разместить на столе: две, три, четыре детали или один единый объект максимального формата;
∙ оптическая система контроля высоты стопы с автоподъемом;
∙ клеевой тракт убран в кабель-канал, что позволяет избежать постоянных скручиваний трубок и значительно повышает износостойкость нагреваемого клеевого тракта;
∙ программируемость как с планшета, так и с помощью загрузки файлов от конструктора.



Подъёмные столы работают автономно, что позволяет:
- повысить производительность на 30% по сравнению с обычным планшетным плоттером,
- загрузить стопу изделий высотой до 75 см,
- располагать стопки изделий различной высоты, так как столы могут работать как автономно, так и синхронно (для больших форматов).
- Благодаря колёсикам, обеспечивающим столам манёвренность, можно складировать стопы готового к склейке материала на удалении от плоттера, не загромождая пространство в непосредственной близости.

Colibri ‘170

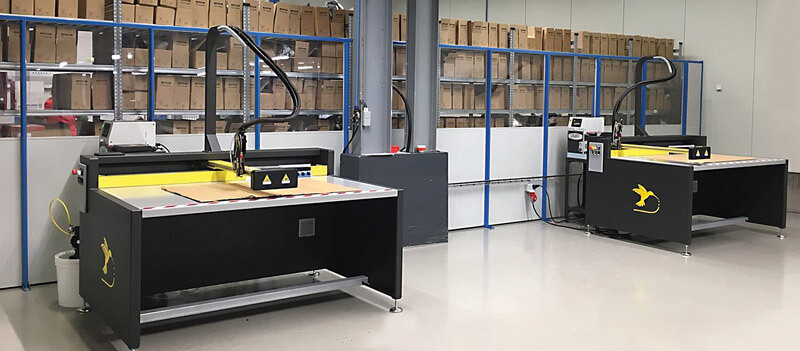

Клеевой плоттер Colibri

Клеенаносящий плоттер F SERVICE Colibrì 170 – модель, разработанная в ответ на растущие потребности упаковочной индустрии.
Это меньшая и более компактная версия для работы с упаковкой из картона - быстрая (эффективная скорость – 1,5 м/сек) и точная.

∙ Размер рабочей станции - 170 х 120 см.
∙ Две рабочие станции.
∙ Быстросъемные магнитные фиксаторы стопы.
∙ Надежная стальная конструкция.
∙ Wi-Fi коммуникация, беспроводное управление.
∙ Приводы: два бесщеточных мотора.

Colibri ‘140

Клеенаносящий плоттер F SERVICE Colibrì 140 идеален для склейки упаковки из картона, предназначен для средних производств и изделий малого формата.
Компактная точная модель со скоростью нанесения клея 1,5 м/сек.

∙ Размер рабочей станции - 140 х 80 см.
∙ Две рабочие станции.
∙ Быстросъемные магнитные фиксаторы стопы.
∙ Надежная стальная конструкция.
∙ Wi-Fi коммуникация, беспроводное управление.
∙ Приводы: два бесщеточных мотора.

Поставщик клеевых плоттеров от F Service - компания ПРИЗМИКС

Количество просмотров: 140

База знаний

Другие публикации раздела

Смотреть все публикации

Самоклеящиеся пленки для широкоформатной печати в период COVID 19

Декорируйте ответственно! Материалы Ritrama могут предложить правильное технологическое решение для коммуникации простых сообщений людям.

Индустриальные планшетные УФ-принтеры UVIP PRO готовы к любой работе!

Десятки инсталляций планшетных УФ-принтеров UVIP, опыт практикующих производств и рекомендации заказчиков говорят сами за себя — надежность и высокое качество печатного оборудования UVIP от Wit-Color Digital не вызывают сомнений и обеспечивают высочайшую привлекательность среди конкурентов.

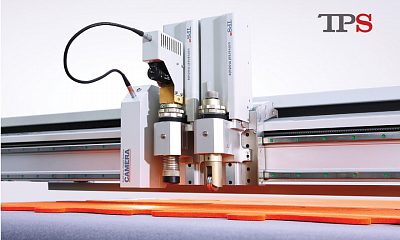

Финишная обработка без переплат
