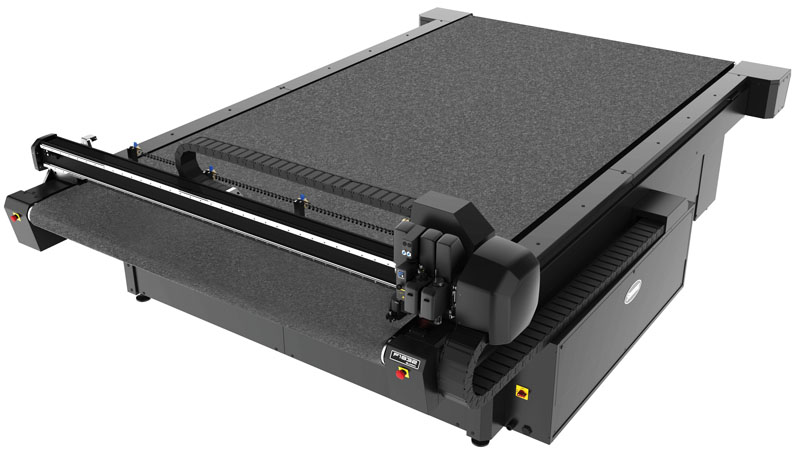

Summa F series: «Универсальный солдат»

Summa F series: «Универсальный солдат»

Кто круче, рыцарь или самурай, создатель АК-74 или М-16, Арнольд Шварценеггер или Жан-Клод Ван Дамм? Вряд ли кто-то сможет дать однозначный ответ. Но можно сказать точно, что почти тридцать лет назад, когда на экран вышел фильм «Универсальный солдат», бельгийская компания Summa уже занимала лидирующие позиции на рынке плоттерной резки материалов.



Перед премьерой фильма вышел WinPlot — бесплатный софт от Summa для плоттерной резки. А через год после премьеры «Терминатора-2» бельгийцы представили новый совершенный плоттер с тангенциальным ножом — Т-1000. Годы безупречной эксплуатации показали, что название выбрали правильное.

Сегодня компания Summa остается одним из лидеров на рынке рулонных режущих плоттеров. На заводе Summa в Бельгии выпускаются самые прогрессивные и надежные режущие машины. Последние тридцать лет большинство инноваций в рулонных плоттерах создаются инженерами Summa. Техническое и программное оснащение их машин не может пока повторить ни одна другая компания в мире.

Но Summa не стала почивать на лаврах и сидеть сложа руки. Двойной удар был нанесен в 2010 году, когда «Стальной Арни» уже с трудом удерживал пост губернатора Калифорнии. На экраны вышел фильм «Универсальный солдат-3», а Summa выпустила новейший многофункциональный планшетный раскройщик Summa F series с рабочим столом 1,6 x 1,2 м. Это событие стало технологическим прорывом. До этого времени планшетные раскройщики существовали только в больших размерах и стоили немногим дешевле небольшого вертолета. Но самое важное, что Summa F series создавался специально под задачи наружной рекламы.



Summa F series с тремя посадочными гнездами для модулей и конвейерной системой подачи материалов (движущимся столом) может резать пленку с подложкой, нарезать листы ПВХ и пенокартон, фрезеровать акрил и композит, раскраивать ткань, биговать гофрокартон для создания разного рода коробок и решать многие другие задачи. Планшетный плоттер Summa F series выполняет практически всю возможную постпечатную обработку. Самый настоящий «универсальный солдат» в мире наружки.

Многофункциональный раскроечный комплекс Summa F series регулярно совершенствовался. Появлялись новые модули и новые инструменты. Но стоит сосредоточиться на основных положительных изменениях, которые произошли за последние несколько лет.

Начиная с середины 2018 года все станки Summa F series поставляются с ADC-модулем, который позволяет проводить автоматическую настройку инструментов. Теперь достаточно поменять модель или нож, а всю настройку сделает ADC-модуль. Оптическая система с точностью определит кончик ножа или биты, а после этого разместит нижнее положение инструмента (down position) на одном уровне со столом. Подобные уровни настройки вручную практически недостижимы.

На все планшетные раскройщики, поставлявшиеся до 2018 года, также можно поставить ADC-модуль путем заказа его установки у сертифицированных инженеров Summa.

Помимо автоматической настройки стоит упомянуть и формирование карты стола (mapping) Summa F Series. Это электронная компенсация возможных неровностей стола для обеспечения стабильной глубины реза на всей его площади. Дело в том, что идеально ровный пол встречается крайне редко, а любые отклонения, даже на миллиметр, могут сказаться на качестве реза.

Технически это происходит следующим образом. Флюгерный модуль (входит в базовую комплектацию) оборудован энкодером по вертикальной оси (движение вверх-вниз), который точно определяет инструмент в нижнем положении. При запуске программы формирования карты стола плоттер Summa F Series проводит флюгерным модулем по всей площади стола и записывает обратную связь энкодера. Таким образом, формируется электронная «карта», на которой записано отклонение каждого участка стола относительно теоретического нуля. Формирование карты стола компенсирует возможные неровности поверхности стола, а также неровности, вызванные различиями в высоте ножек станка.

Карту стола также можно использовать для точной настройки вылета ножек при установке станка. Важно понимать, что для качественной и длительной работы оборудования карту стола нужно формировать после каждого перемещения станка.

С каждым годом технологии Summa становятся все лучше и лучше, сохраняя главное: общий высокий уровень качества и сборки. Именно сверхточная сборка и сочетание подогнанных друг к другу элементов позволяют осуществлять длительную работу режущего оборудования.

Универсальность Summa F series для наружки достигается в том числе благодаря «многофункциональной голове», которая позволяет размещать несколько модулей.

В базовом комплекте поставляется флюгерный модуль. Он повторяет функционал рулонного режущего плоттера и позволяет делать надсечку материалов на подложке с усилием до 600 г или строить чертежи. На флюгерный модуль устанавливаются стандартные инструменты для рулонных плоттеров SummaCut или Summa S Class серии D. Модуль подходит для резки самоклеящихся пленок из ПВХ, а также бумаги весом до 200 г/кв. м.

Также на «режущую голову» может быть установлен тангенциальный модуль. Его основным отличием является возможность не просто вести инструмент, но и поворачивать его вокруг своей оси. Это универсальный держатель инструмента, позволяющий резать с вертикальным усилием до 10 кг и горизонтальным усилием до 20 кг. Благодаря широкому выбору инструментов, которые могут быть установлены на тангенциальный модуль, он выступает в роли незаменимой части большинства конфигураций Summa F Series.

Установка нескольких тангенциальных модулей одновременно позволяет выполнять несколько видов работ без замены инструмента (например, резку насквозь и биговку для изготовления коробок), что существенно увеличивает производительность.

Для обработки вспененного ПВХ, акрила, композитных панелей и ДСП предназначен фрезерный модуль Summa F. Он занимает два гнезда на режущей голове. Фрезерный модуль также оборудован комплектом для подключения системы пылеудаления для очистки рабочей поверхности от пыли и стружки. Summa F series может комплектоваться как стандартным фрезерным модулем, так и сверхскоростным, оборудованным мотором с большей частотой вращения, что позволяет увеличить производительность. Кроме того, высокочастотный шпиндель идеально сбалансирован и позволяет получить более гладкую кромку у жестких материалов.

Сочетая разные варианты моделей и инструмента в них, можно охватить практически все процессы постпечатной обработки и производства, необходимых для изготовления средств наружной рекламы. Рекордно широкий спектр решаемых задач, универсальность и цена смогли сделать Summa F series одним из самых популярных станков для наружки в Европе и мире.

Андрей Лобов, к. п. н., руководитель товарной категории компании ВИНК
Сергей Войтишек, технический маркетолог компании ВИНК



www.vink.ru
