Как распределять мощность блоков питания по вывеске?

13 Март 2019 | источник: НАРУЖКА. Издание для производителей рекламы №122 | тема: Теория

рейтинг 2

Компания PITON занимается поставкой блоков питания и светодиодных модулей для производителей наружной рекламы. Мы обратили внимание, что наши заказчики делятся на два лагеря по своим предпочтениям к мощности используемых блоков питания. Одни в своем производстве предпочитают в основном устройства мощностью 36 Вт, 60 Вт или 100 Вт. Другие же берут блоки питания с мощностью от 150 Вт и более (и чем больше, тем лучше). Блоки питания на 300 Вт в герметичном корпусе IP67 покупает именно второй тип заказчиков.

Мы решили разобраться в данном вопросе и провели опрос среди наших заказчиков «Каковы причины вашего выбора?»





Конечно, если изготавливается небольшая вывеска, где установлено 50 одноваттных светодиодов, все производители поставят блок питания с запасом 20% на 60 Вт. Но далее речь пойдет не о таких вывесках, а о вывесках с потреблением более 150 Вт.

И все-таки как же правильно? Однозначного ответа на данный вопрос нет. Делают и так, и так. Это дело вашего опыта и предпочтения. У каждого из этих двух подходов есть свои преимущества и недостатки. Наша задача — показать выгоды от различных вариантов использования.

Рассмотрим пример вывески универсама «Верный», в которой установлены светодиодные модули ECO-2-CW мощностью 0,96 Вт. Размер вывески — 6431 х 1892 мм.



При такой расстановке модулей ECO-2-CW рассчитаем общее потребление вывески:

414 модулей х 0,96 Вт = 398 Вт

Мы всегда рекомендуем добавить запас мощности не менее 20%. На эту вывеску потребуется не менее 477 Вт. Как распределить мощность по данной вывеске? Есть несколько вариантов:

— распределить по словам с помощью блоков питания максимальной мощности;
— распределить нагрузку с помощью блоков питания мощностью 36, 60, 100 Вт;
— использовать комбинированный вариант.




Получается, что раскладка на блоках питания меньшей мощности на 300 рублей дешевле, чем на блоках питания большей мощности.

Если вы предпочитаете ставить мощные блоки питания 250 Вт и 150 Вт, нужно учитывать, что наша вывеска имеет длину 6,5 м. Блоки питания, как правило, будут установлены приблизительно посередине вывески, и от блока питания необходимо тянуть провода, по которым будет подаваться постоянное напряжение 12 В к каждой светодиодной гирлянде. На участке от блока питания до дальней буквы возникает длинная линия. С учетом изгибов прокладки кабеля длина провода может составить 5 и более метров.

Из курса физики известно, что постоянное напряжение падает на длинной линии из-за наличия сопротивления металла провода. Это приводит к тому, что светодиодные модули, которые находятся ближе к блоку питания, светят ярче, чем самые дальние. Разница в яркости тем заметнее, чем длиннее линия питания. Это происходит из-за того, что уже на 5 метрах падение напряжение может достигать 1...1,5 В. Таким образом дальняя гирлянда будет запитываться уже напряжением не 12 В, а 10,5...11 В.

Мы не будем сейчас приводить сложных физических расчетов и закон Ома, но отметим два параметра, которые влияют на потери:
— длина провода;
— площадь поперечного сечения провода.

Чтобы понять, как влияет площадь поперечного сечения провода, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами. Чем больше площадь их сечения, тем большей силы ток через них пройдет. При этом кабель не будет перегреваться, что является самым важным требованием ПУЭ. Чтобы уменьшить потери, используйте более толстые провода.

Иногда мы видим, что заказчики используют мощные блоки питания, специально оставляя запас по мощности намного больше, чем 20%. Например 40% или даже 50%. Часто это связано с желанием повысить надежность своих вывесок, чтобы меньше грелся и реже выходил из строя источник питания. Например, если нагрузка — 150 Вт, а вы ставите блок с большим запасом на 250 Вт, мы рекомендуем поставить блок питания PITON на 200 Вт. Это позволит вам сэкономить и повысить надежность.

Другие РПК распределяют блоки питания небольшой мощности 36, 60 и 100 Вт по вывеске, буквам, элементам, тем самым максимально сокращая линии питания светодиодных модулей. При этом переменное напряжение 220 В передается по проводам без потерь.

У этого метода есть еще дополнительный бонус. Блоки питания до 100 Вт греются значительно меньше, чем их более мощные собратья. А чем меньше греется блок, тем выше его надежность и срок службы.

Если на больших элементах вывески потребляемая мощность превышает 100 Вт, часто производители делят элемент вывески на несколько участков, например 60 + 60 Вт. Также разбивают лайтбокс на сегменты.



И напоследок, закажите у нас бесплатную раскладку модулей и блоков питания для вывески! Звоните, менеджеры компании «Питон» с удовольствием подберут оптимальный для вас вариант. Мы распределим мощность с учетом ваших пожеланий.

А если вы дочитали до этого места и начнете разговор или письмо с фразы «Отличное начало», при первом заказе мы подарим вам набор из трех блоков питания PITON мощностью 36 Вт, 60 Вт и 100 Вт.

Телефон: +7 (931) 888-9716
Каталог продукции на сайте: www.piton-power.ru

624 просмотра.



А что Вы думаете по этой теме?

Оставьте свой комментарий

Пока комментариев нет







Окунитесь в море возможностей с материалами, устойчивыми к погодным условиям

рейтинг: 2

19 Октябрь 2019 | автор: vakhitov | тема: Теория

Многие поставщики услуг печати понимают, что для развития бизнеса и опережения конкурентов недостаточно просто уметь обращаться с принтерами. Чтобы оставаться на плаву, необходимо разбираться во всех аспектах производства — от свойств чернил до выбора подходящих носителей, которые позволят оптимизировать рабочий процесс и добиться максимальной эффективности.

Напольная графика как бесспорно эффективная реклама

рейтинг: 3

12 Сентябрь 2019 | источник: НАРУЖКА. Издание для производителей рекламы №128 | тема: Теория

Основные технологии изготовления и сферы применения средств визуальной рекламы, размещаемых на напольных покрытиях

Наиболее распространенные проблемы в работе режущих плоттеров и способы их решения

рейтинг: 2

07 Август 2019 | источник: НАРУЖКА. Издание для производителей рекламы №127 | тема: Теория

Практические советы по оптимизации раскроя рулонных материалов с помощью виниловых каттеров

Что важно помнить при работе с акрилом и поликарбонатом

рейтинг: 2

13 Май 2019 | источник: НАРУЖКА. Издание для производителей рекламы №124 | тема: Теория

Нюансы применения листов ПММА и ПК в производстве вывесок и других средств визуальной рекламы

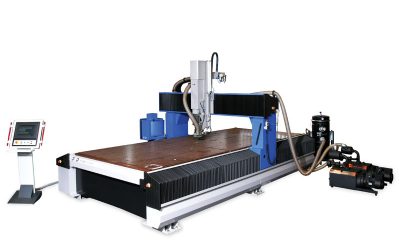

Семь причин присмотреться к возможностям современных фрезерно-гравировальных станков

рейтинг: 3

07 Февраль 2019 | источник: НАРУЖКА. Издание для производителей рекламы №121 | тема: Теория

Особенности оборудования наших дней заставляют по-новому взглянуть на приобретенные в 2000-х годах машины и задуматься о выборе нового комплекса с ЧПУ для производства вывесок и других видов рекламной продукции.

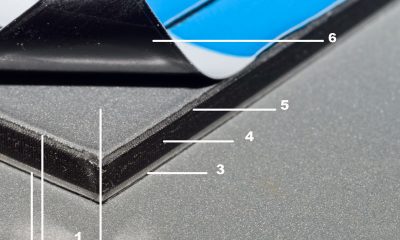

АКП: незаменимый материал в индустрии визуальной рекламы
