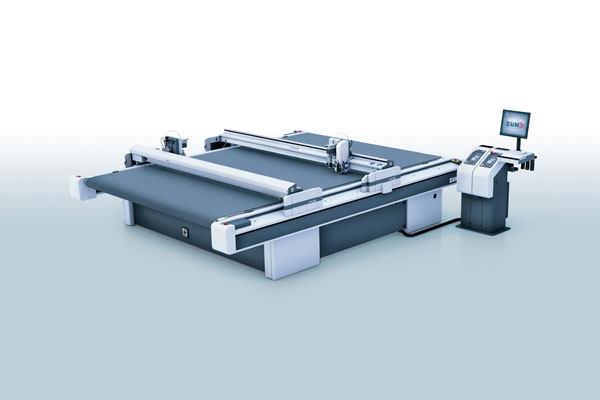

Режущий плоттер Zund D3 задает новые стандарты производительности

Режущий плоттер Zund D3 задает новые стандарты производительности

Скорость печати уже давно превосходит по производительности решения для финишной отделки. На многих предприятиях этот этап является узким местом - «бутылочным горлышком», которое не позволяет повысить эффективность и рентабельность производства. В этом году компания Zund в очередной раз доказала свое лидерство, представив рынку новую цифровую двухбалочную режущую систему Zund D3, которая позволяет удвоить производительность на участке финишной отделки.



Модель D3 появилась в итоге более 30 лет развития и инноваций компании Zund в области цифровой резки. Zund Systemtechnik AG - это швейцарский семейный бизнес, специализирующийся на производстве цифровых режущих систем. Бренд Zund, воплощающий швейцарское качество, стал синонимом точности, производительности и надежности.



С 1984 года компания занимается разработкой, производством и продажей модульных режущих систем и за это время завоевала репутацию лидера на мировом рынке. Технологическое превосходство продуктов Zund основано на бескомпромиссной приверженности стандартам качества, концепции модульной конструкции и внимании к клиентам.

Режущая система Zund D3 разрабатывалась в соответствии с модульной концепцией, которая обеспечивает оборудованию непревзойденную на рынке гибкость и адаптируемость к специфическим производственным задачам пользователя. Модульная конструкция плоттера D3 позволяет создавать для каждого заказчика индивидуальную конфигурацию. Это дает возможность не переплачивать на старте за лишний функционал, и в то же время оборудование можно развивать и дооснащать при изменении производственных задач. Благодаря этому инвестиции в оборудование Zund обладают высокой рентабельностью и режущий плоттер сохраняет свою ценность в течение многих лет.

Режущая система D3 основана на проверенной временем модели плоттера G3. Так же, как и Zund G3, она способна работать с очень широким спектром материалов. На плоттере Zund D3 можно обрабатывать любые листовые и рулонные материалы, кроме стекла, камня и металла. Благодаря своей чрезвычайной гибкости и производительности, D3 является оптимальным решением для производства продукции в крупных объемах.

Значительное увеличение производительности было достигнуто, в первую очередь, за счет использования двух балок. Балки работают одновременно и независимо друг от друга в одном задании. На каждой балке может находиться до трех различных модулей. В зависимости от специфики работы это может дать удвоение пропускной способности по сравнению с плоттерами, которые имеют только одну балку. Плоттер Zund D3 интегрируется в любую производственную среду и помогает выиграть конкурентную борьбу на рынках, которые требуют высокой производительности.

Режущие плоттеры D3 доступны в 4 размерах, начиная с модели D3 L-3200 c рабочим полем 1800 х 3200 мм и заканчивая системой D3 3XL-3200 c рабочей площадью 3210 х 3200 мм.

Для двух балок D3 доступны все испытанные и протестированные временем модульные инструменты Zund.

Система модулей и инструментов предельно проста и продумана для максимальной гибкости: на балке режущего плоттера есть три равнозначных слота для модулей, позволяющие выполнять до трех различных операций в ходе выполнения одного задания без необходимости его прерывать и/или менять что-либо в конфигурации.

Самый популярный и используемый модуль – универсальный, UM, который служит базой для всех предлагаемых компанией Zund рабочих инструментов. Благодаря универсальному модулю UM режущая система Zund D3 легко перенастраивается и адаптируется для разных задач с минимальными затратами. Переход от одного вида работ к другому осуществляется за несколько простых шагов.

Также существует модуль для фрезерования, разработанный специально для того, чтобы соответствовать жестким требованиям круглосуточного производства наружной рекламы. Этот модуль является оптимальным инструментом для обработки листовых пластиков, цветных металлов, алюминиевых композитных панелей и многих других материалов для фрезеровки.



Исключительная скорость, производительность и гибкость являются определяющими характеристиками фрезерного модуля от Zund. Оборудованный высокочастотным шпинделем мощностью 1 кВт модуль для фрезерования способен обрабатывать жесткие материалы толщиной до 25 мм и более мягкие материалы максимальной толщиной до 50 мм. Высокая частота оборотов шпинделя вместе с прочной и жесткой конструкцией D3 позволяет выполнять фрезеровку на более высокой скорости по сравнению с обычными фрезерными станками с ЧПУ. Это увеличивает производительность режущего плоттера при работе с акрилом, деревом, пластиками и расширяет диапазон обрабатываемых материалов. Опциональная система смазки минимальным количеством масла MQL обеспечивает непревзойденное качество фрезерования даже таких «сложных» материалов, как мягкие металлы, и вдобавок увеличивает ресурс фрез.

С помощью модуля для пробивания/просечки (PUM/PUM-S) возможно с высокой скоростью (до восьми отверстий в секунду) пробивать симметричные округлые отверстия в различных материалах, включая кожу, резину и синтетические материалы. В два перфоратора могут быть установлены инструменты различных размеров (от Ø 0,5 мм до Ø 5,5 мм).

В модуль для нанесения разметки (MAM) могут быть установлены различные пишущие и рисующие инструменты. Типичные области применения этого модуля - черчение высечных штампов с помощью чернильного пера на полиэстере, нанесение шаблона на кожу серебряным маркером, нанесения меток на шаблоны с помощью шарикового картриджа и др. Все предлагаемые Zund пишущие инструменты могут использоваться с модулем для разметки. Оборудованный пневматическим приводом модуль для разметки обеспечивает высокую скорость работы и не нуждается в техническом обслуживании.

Существует также большое количество инструментов Zund, которые могут свободно устанавливаться в универсальный модуль UM и использоваться в различных комбинациях. Помимо инструментов для сквозной резки и инструментов для биговки, пользователю режущей системы предлагается большой выбор инструментальных средств, позволяющих воплощать в жизнь самые необычные идеи.

Примером такого инструмента, позволяющего максимально реализовывать творческие идеи, может служить инструмент для V-резки VCT. Этот уникальный инструмент идеален для резки чрезвычайно жестких сэндвич-панелей, пенокартона, сотового картона и подобных материалов под углом 15°, 22,5°, 30° и 45°, толщиной до 16 мм – в зависимости от плотности материала. И именно благодаря модульности оборудования Zund при выводе одного задания можно использовать три инструмента VCT. Это позволит вырезать в материале три разных угла без смены инструмента. Такая гибкость открывает новые измерения в структурном дизайне и производстве 3D-конструкций.

Для качественного и быстрого раскроя тканевых материалов и промышленного текстиля можно выбрать один из ротационных инструментов Zund: приводной ротационный инструмент DRT (для стандартных текстильных материалов), мощный ротационный инструмент PRT (для более сложного промышленного использования) и инструмент с дисковым ножом WKT (более экономичный аналог для чистой и аккуратной резки).

Для деликатной работы с самоклеящимися материалами и пленками используется инструмент для надсечки KCT. Изменяемое давление на нож инструмента KCT делает его оптимальным инструментом для надрезания тонких материалов до подложки. Все основные виды виниловых пленок толщиной до 2 - 3 мм могут обрабатываться на максимальной скорости. Фиксированный прижимной башмак позволяет поддерживать заданную глубину резки, даже при работе со светоотражающим винилом.

Удобная модульная конструкция Zund позволяет сменить или настроить нужный инструмент за несколько простых шагов. Автоматическая система инициализации инструмента позволяет избежать ручной настройки величины заглубления инструмента.

Модель D3 можно дополнительно автоматизировать при помощи расширителей плоттера и различных погрузочно-разгрузочных систем. Это значительно увеличивает производительность оборудования и сводит к минимуму ручные операции.

Программное обеспечение от Zund ZCC (Zund Cut Center) отлично дополняет режущий плоттер D3, обеспечивая высокопроизводительный рабочий процесс и непревзойденную скорость подготовки задания. Такая связка оборудования и программного обеспечения идеально подходит для производства изделий в больших объемах.

Новый плоттер Zund D3 дебютировал на выставке Drupa 2016 года и получил премию EDP Awards Европейской ассоциации цифровой печати в номинации "Лучшее широкоформатное решение для финишной отделки". Ассоциация признала, что модель плоттера D3 с двумя балками установила новый стандарт производительности в цифровой резке.

Члены жюри назвали Zund безусловным лидером в разработке инновационных решений и отметили вклад компании в повышение производительности на этапе финишной отделки.

«Наши цифровые режущие системы вносят значительный вклад в повышение производительности. Однако, что не менее важно, тенденция к автоматизации производства требует качественных программных решений. Объединив высокопроизводительный плоттер D3 с программным обеспечением Zund Cut Center, мы можем предложить очевидную выгоду для клиентов, которые хотят сделать свое производство более эффективным и прибыльным», - отметил Ларс Бендиксен, продакт-менеджер компании Zund.
